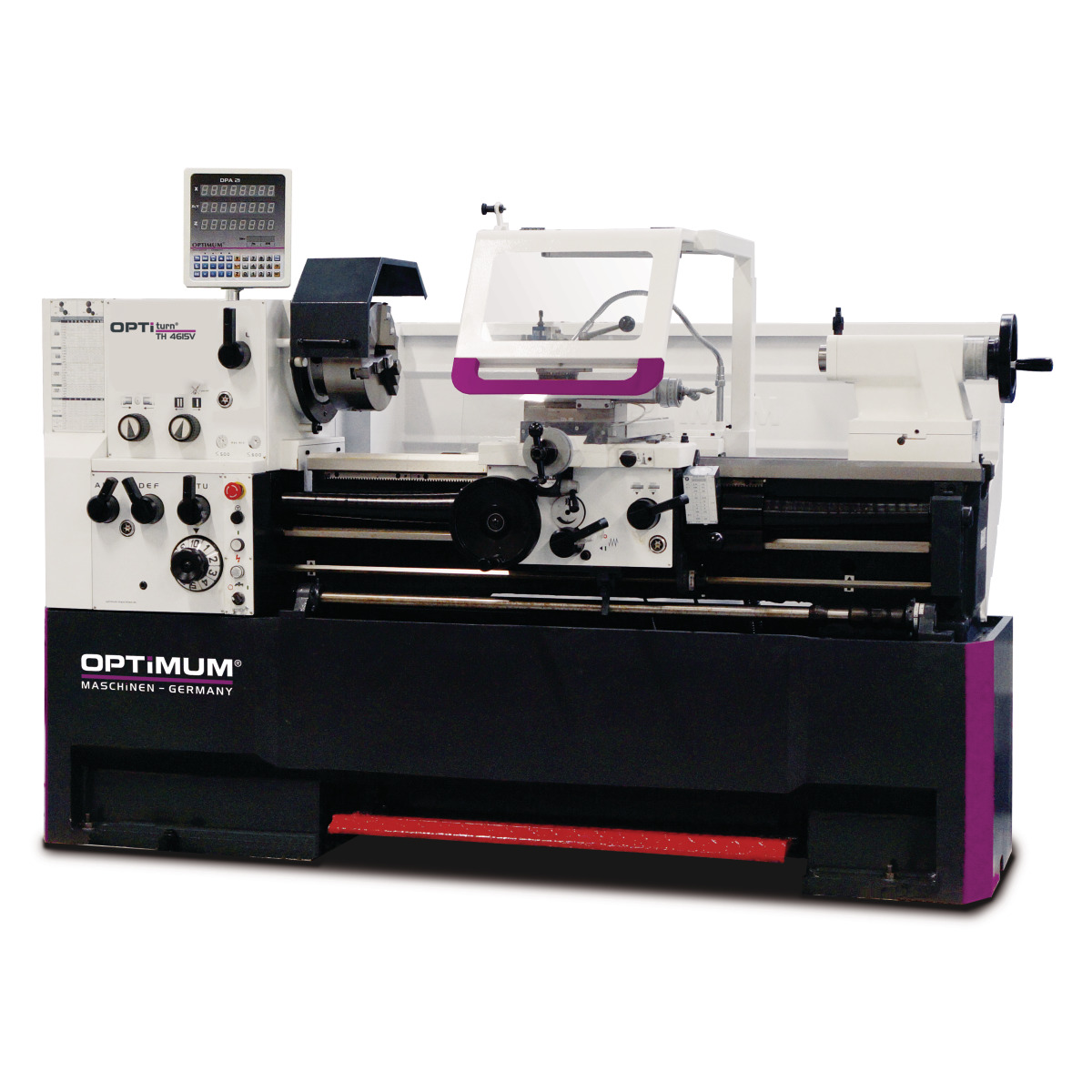

Tokarka centralna i wrzecionowa Optimum OPTIturn TH 4615V
- Hartowana i szlifowana prowadnica osi Z
- Gwarantowana współosiowość czoła wrzeciona ≤ 0,015 mm
- Wały, Koła i wrzeciono główne pracujące w kąpieli olejowej
- Osłona śruby pociągowej
- Precyzyjnie obrobiona prowadnica
- Wszystkie prowadnice mogą być regulowane za pomocą listew klinowych
- Mechaniczne odcięcie posuwu wzdłużnego prowadnicy łoża z czterema regulowanymi mimośrodami
- Przesuw prowadnicy łoża zgodnie z ruchem wskazówek zegara / ruchem wskazówek zegaraobrót w prawo/lewo na prowadnicy łóżka przełączany za pomocą wrzeciona przełączającego

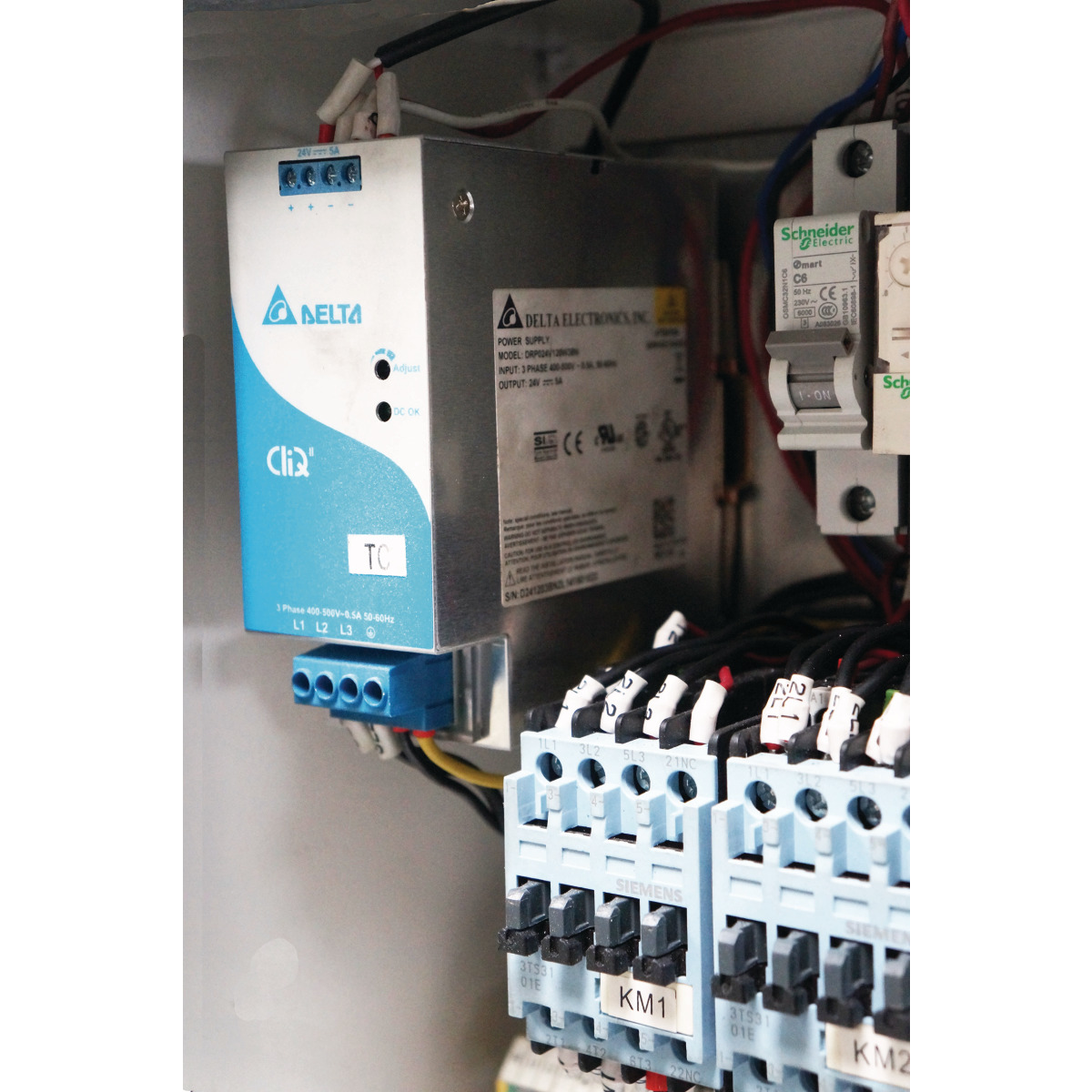

- Dwukanałowa elektronika bezpieczeństwa
- Centralne smarowanie w prowadnicy łóżka
- Zakres regulacji górnej prowadnicy ± 90°
- Gładko pracujące koła zębate, hartowane i szlifowane z 2 regulowanymi precyzyjnymi łożyskami stożkowymi
- Przełącznik z obliczeniem żywotności, testowany zgodnie z EN ISO 13849
- Duża osłona wiórów ze zintegrowaną lampą maszynową LED
- Kółka ręczne z regulowanym precyzyjnym skalowaniem 0. 04 / 0. 02 mm 04 / 0,02 mm
- Kółka ręczne bezpieczeństwa z funkcją odłączania zgodnie z EN23125 w osiach X i Z
- Przekładnia posuwu o dużej prędkości w konstrukcji zamkniętej, koła zębate i wały hartowane i szlifowane, pracujące w kąpieli olejowej w precyzyjnych łożyskach
- Regulowana skala sprawdzianu gwintu
- Konik do toczenia stożków z regulacją ± 10 mm
- Frez konika i kółko ręczne z regulowaną dokładną skalą 0,025 mm
- Szybka, łatwa i beznarzędziowa regulacja konika za pomocą dźwigni zaciskowej
- Prowadzenie kabli za pomocą łańcucha energetycznego
- Mocno użebrowane łoże pryzmatyczne, hartowane indukcyjnie i precyzyjnie szlifowane z żeliwa szarego
- Urządzenie chłodzące z oddzielnym zbiornikiem chłodziwa ze wskaźnikiem poziomu i separatorem oleju; Łatwe i kompletne opróżnianie i czyszczenie zgodnie z normą DIN
- Wyłącznik awaryjny uruchamiany stopą

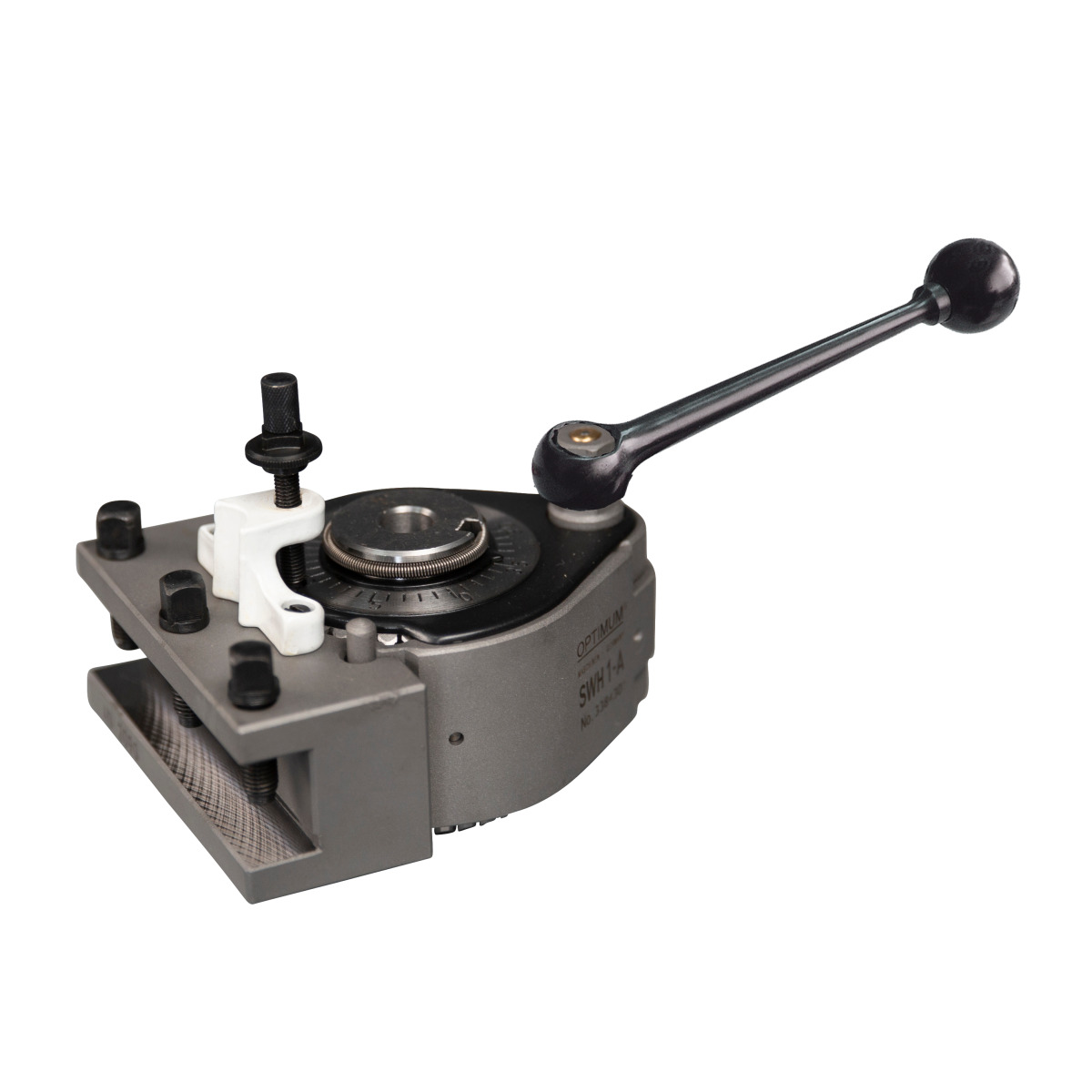

- Stalowy uchwyt szybkowymienny 5-B wchodzący w zakres dostawy
- Stalowy uchwyt 25 x 120 typu D do dłuta kwadratowego 20 mm wchodzący w zakres dostawy
Zawartość dostawy
- Stały otwór spoczynkowy Ø 25 – Ø 178 mm
- Przesuwny otwór spoczynkowy Ø 19 – Ø 114 mm
- Oświetlenie maszynowe LED
- Adapter MK7-MK4
- Nieobrotowy punkt środkowy MK4
- Nieobrotowy, ale odporny na temperaturę punkt środkowy MK4
- Szybkowymienny uchwyt stalowy 5-B
- Uchwyt stalowy 25 x 120 typu D do dłuta kwadratowego 20 mm
- Przymiar do gwintów
- Zestaw kół zębatych
- Wstępne napełnienie maszyny wysokiej jakości olejem
- Narzędzie robocze
Dane techniczne

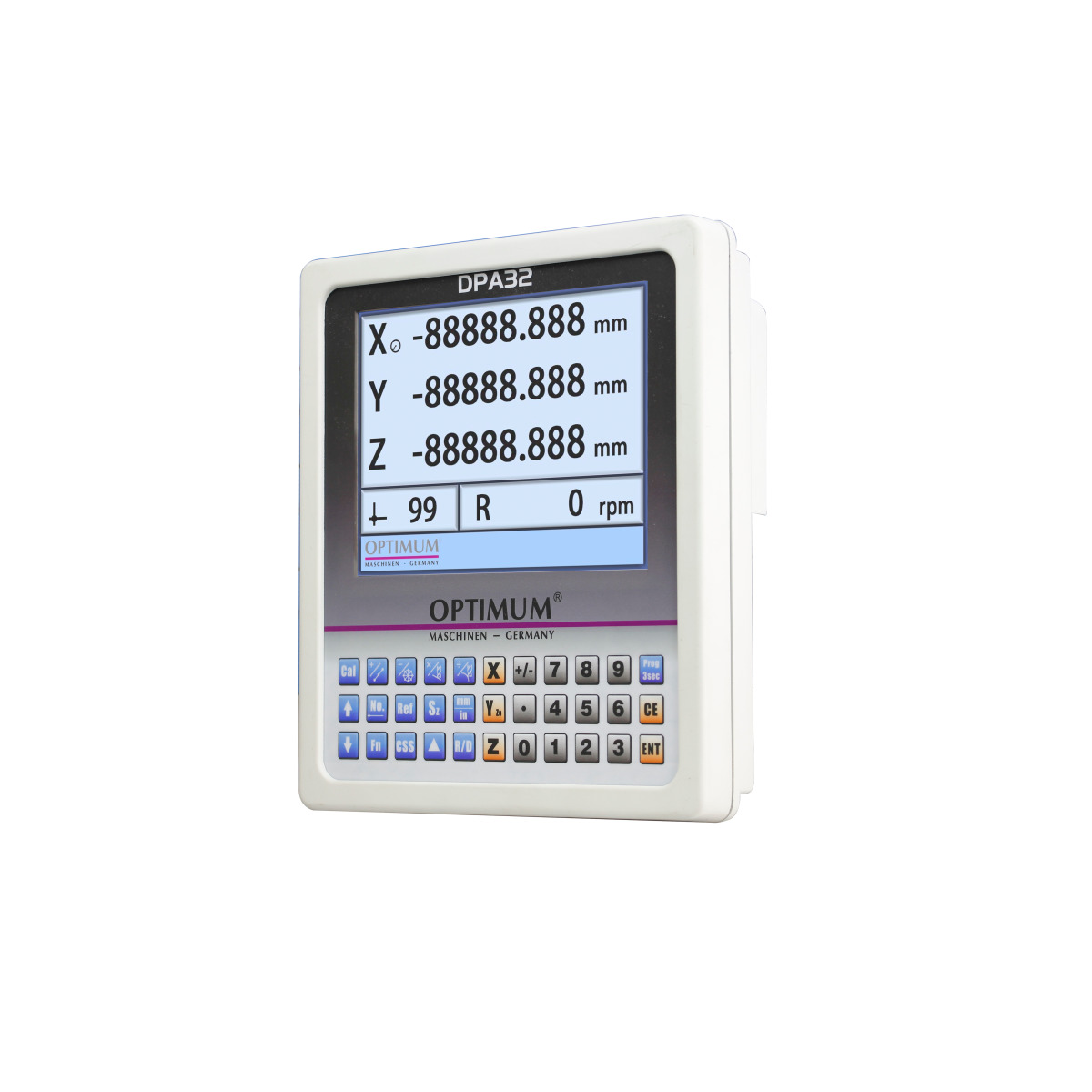

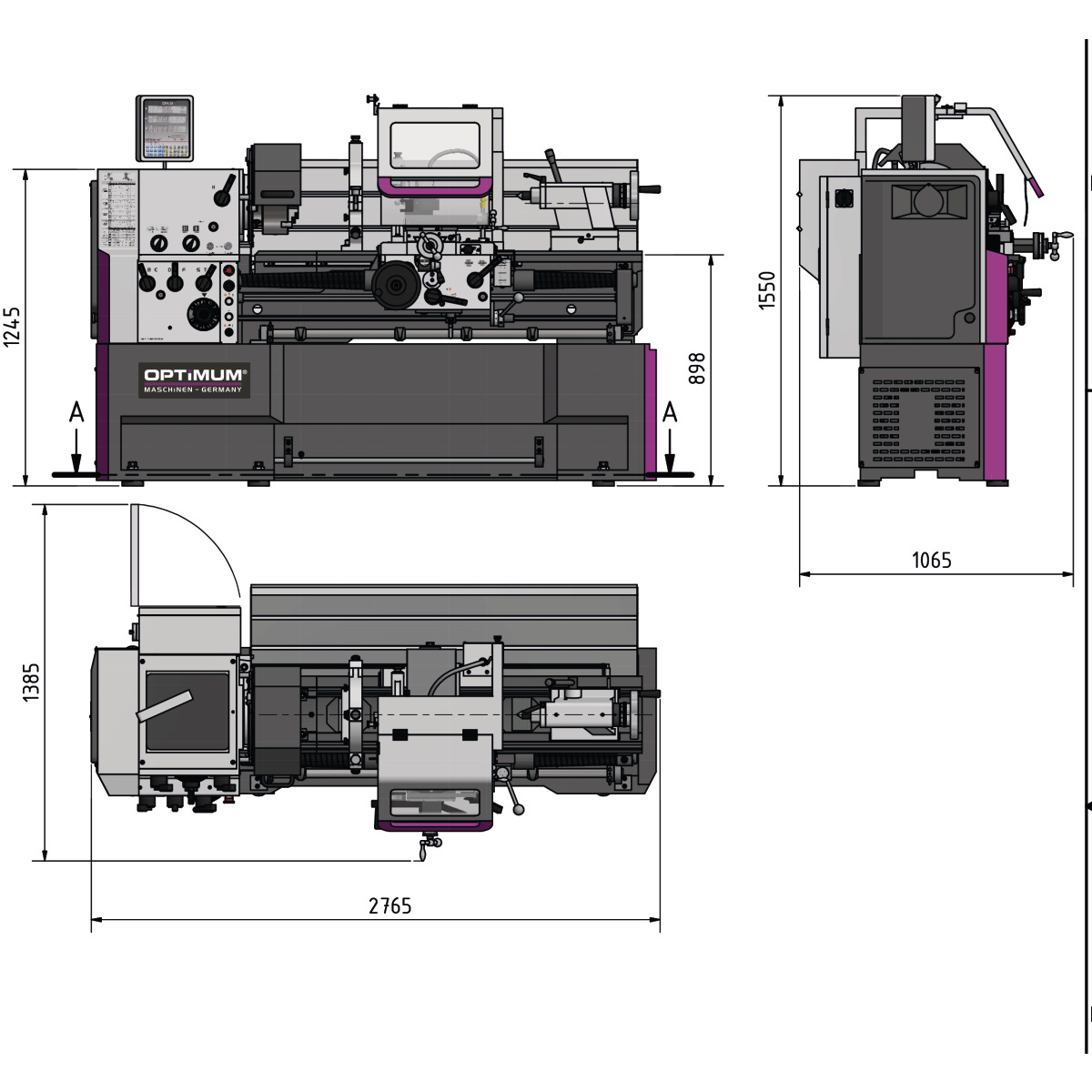

Długość (produktu) ok. 2765mm Szerokość/głębokość (produkt) ok. 1065mm Wysokość (produktu) ok. 1550mm Waga (netto) ok. 2020kg Wysokość środka 230mm Najwyższy poziom 1560mm Przechylanie się nad łożem maszyny 460mm Średnica huśtawki w moście łóżka 690mm Przechylanie się nad ślizgiem poprzecznym 270mm długość zawracania w moście łóżkowym 240mm Szerokość łóżka 300mm Cyfrowy wskaźnik położenia DPA 32 Liczba zakresów prędkości 2 Regulacja prędkości regulowane elektronicznie Zakres prędkości 30 – 2000min¯¹ Moc silnika napędowego 7,5kW Napięcie zasilania 400V Częstotliwość sieci 50Hz Całkowite podłączone obciążenie 8,5kW System chłodziwa Moc pompy chłodziwa 125W Standard DIN EN 55011 Klasa EMC C3 Uchwyt wrzeciona Camlock DIN ISO 702-2 Nr. 8 Otwór wrzeciona/ przejście wrzeciona Średnica 80mm Uchwyt stalowy Wysokość montażu maks. 25mm Stożek wrzeciona MT 7 Mocowanie na koncie tylnym MT 4 suw dudki konikowej 130mm Średnica dudki ogonowej 60mm Metryka nachylenia 0,1 – 14mm/U Liczba boisk Metryczna 41 Skok calowy 112 – 2Gg/1″ Liczba boisk Cale 41 Skok Diametralny Skok 4 – 112DPI Liczba podziałek Podziałka śr. 50 Skok modułu gwintu 0,1 – 7mm/U Liczba skoków Gwint modułu 34 Przesuw górnej zasuwy 125mm Przesunięcie wózka krzyżowego 285mm Przesuwanie się zjeżdżalni łóżka 1305mm Zakres posuwu wzdłużnego 0,031 – 1,7mm/U Liczba posuwów wzdłużnych 42 Zakres posuwu planarny 0,014 – 0,784mm/U Liczba planów żywieniowych 42
