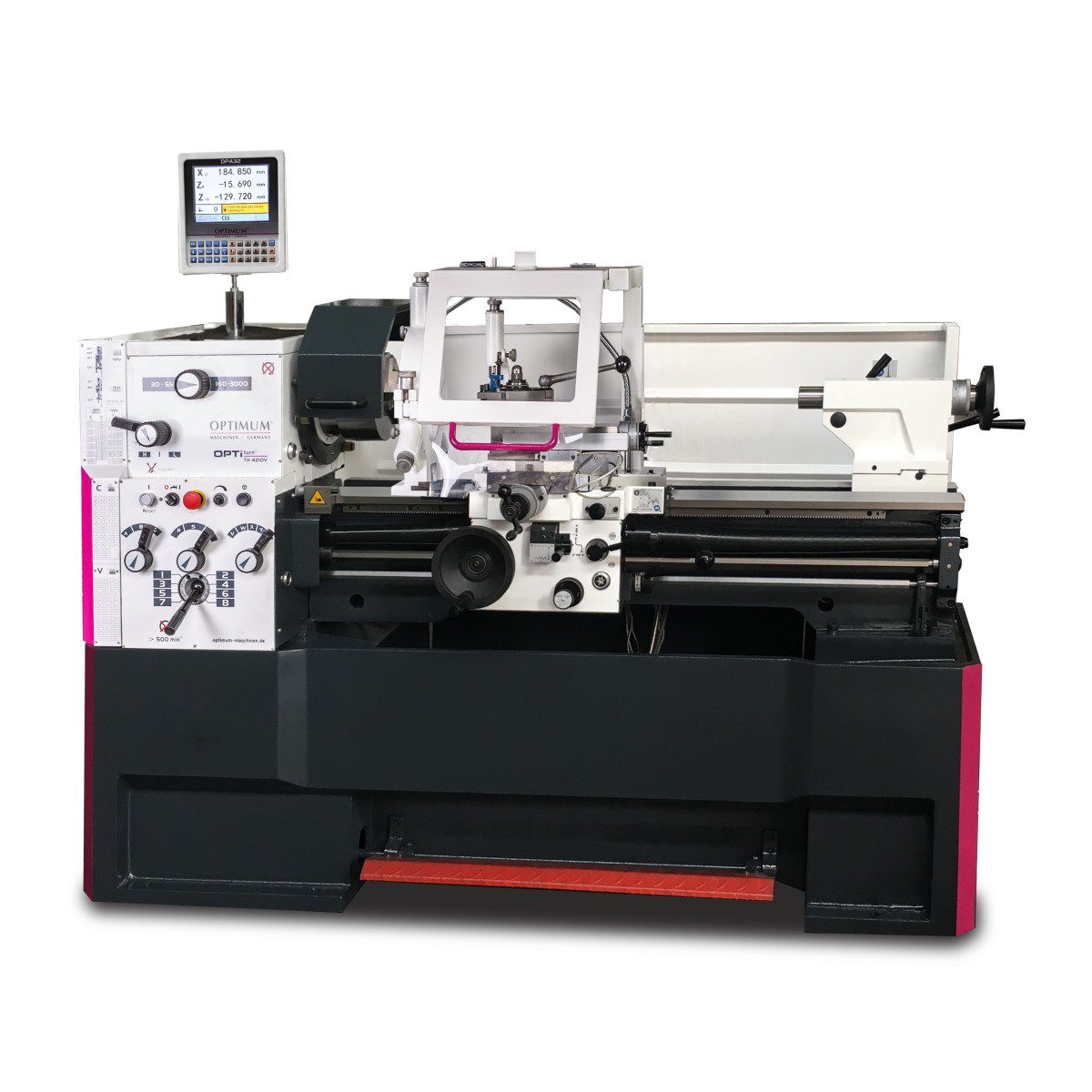

Tokarka centralna i wrzecionowa Optimum OPTIturn TH 4210
- Hartowana i szlifowana prowadnica osi Z
- Gwarantowana współosiowość końcówki wrzeciona lepsza niż 0,015 mm
- Uchwyt wrzeciona Camlock DIN ISO 702-2 nr 6
- Osłona śruby pociągowej
- Precyzyjnie obrobiona prowadnica
- Wszystkie prowadnice można regulować za pomocą pasków klinowych
- Obrót w prawo/lewo na prowadnicy łoża przełączany za pomocą wrzeciona przełączającego

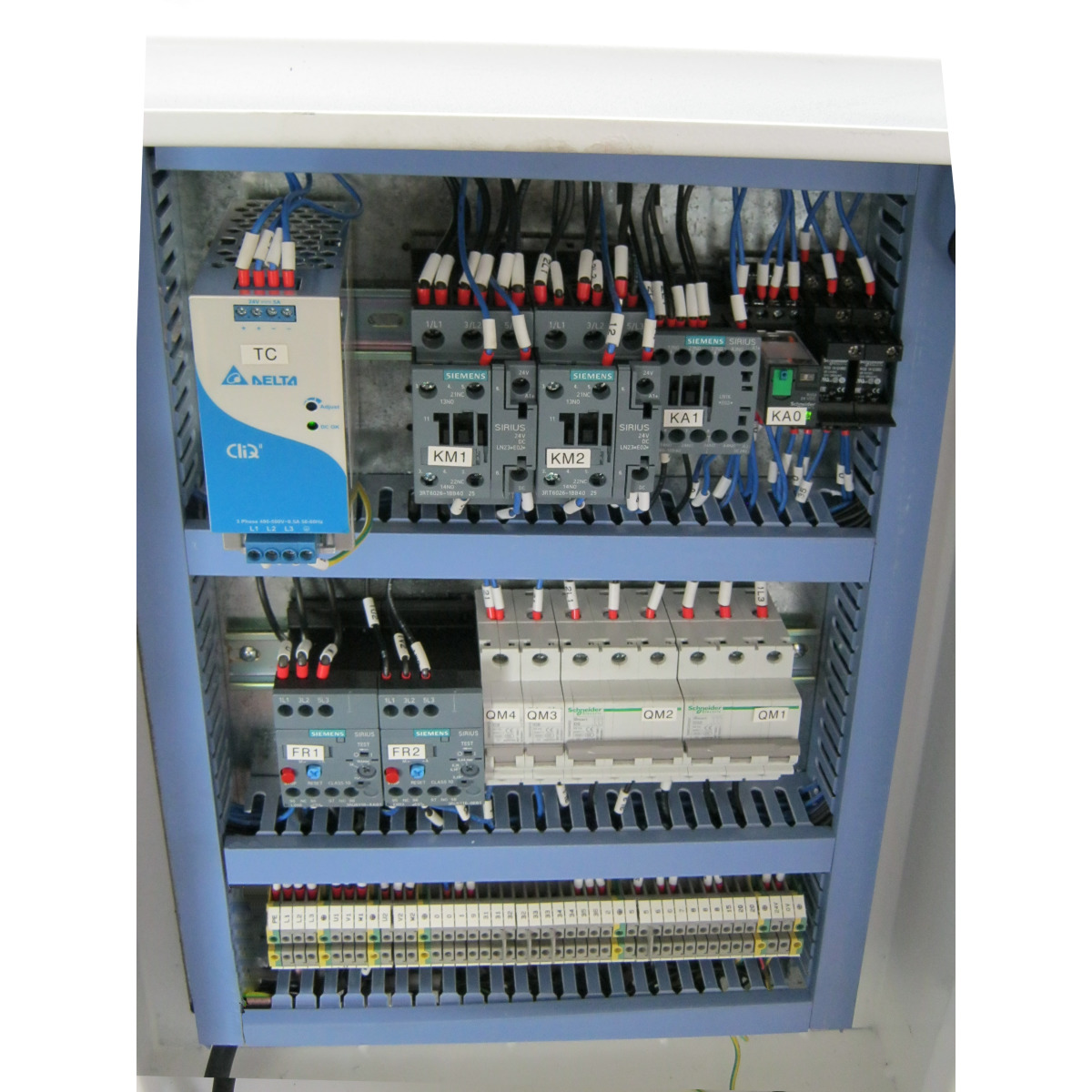

- Dwukanałowa elektronika bezpieczeństwa
- Centralne smarowanie w prowadnicy łoża
- Zakres regulacji górnej prowadnicy ± 90
- Wrzeciono główne pracuje w kąpieli olejowej
- Gładko pracujące, hartowane i szlifowane koła zębate zamontowane na 2 regulowanych, precyzyjnych łożyskach stożkowych
- Wyłącznik z obliczeniem cyklu życia, testowany zgodnie z normą EN ISO 13849
- Wszystkie gwinty metryczne w zakresie od 0,2 do 14 mm/obr. i wszystkie gwinty calowe w zakresie od 72 do 2 gwintów na cal można regulować bez wymiany kół zębatych za pomocą dźwigni przełącznika na panelu sterowania.
- Pokrętła z regulowaną dokładnością 0,04 / 0,02 mm
- Pokrętła bezpieczeństwa z funkcją odłączania zgodnie z normą EN23125 w osiach X i Z
- Mocno użebrowane łoże pryzmatyczne, hartowane indukcyjnie i precyzyjnie szlifowane z żeliwa szarego
- Układ chłodzenia z oddzielnym zbiornikiem chłodziwa ze wskaźnikiem poziomu i separatorem oleju; łatwe i kompletne opróżnianie i czyszczenie zgodnie z normą DIN
- Konstrukcja nośna i łoże maszyny odlane w jednym kawałku z żeliwa Meehanite
- Urządzenie zatrzymania awaryjnego z uruchamianiem nożnym
- Poczwórny stalowy uchwyt
Zawartość dostawy
- Stałe przejście maskownicy Ø 15 – 145 mm
- Przebieg maskownicy Ø 10 – 145 mm 75 mm

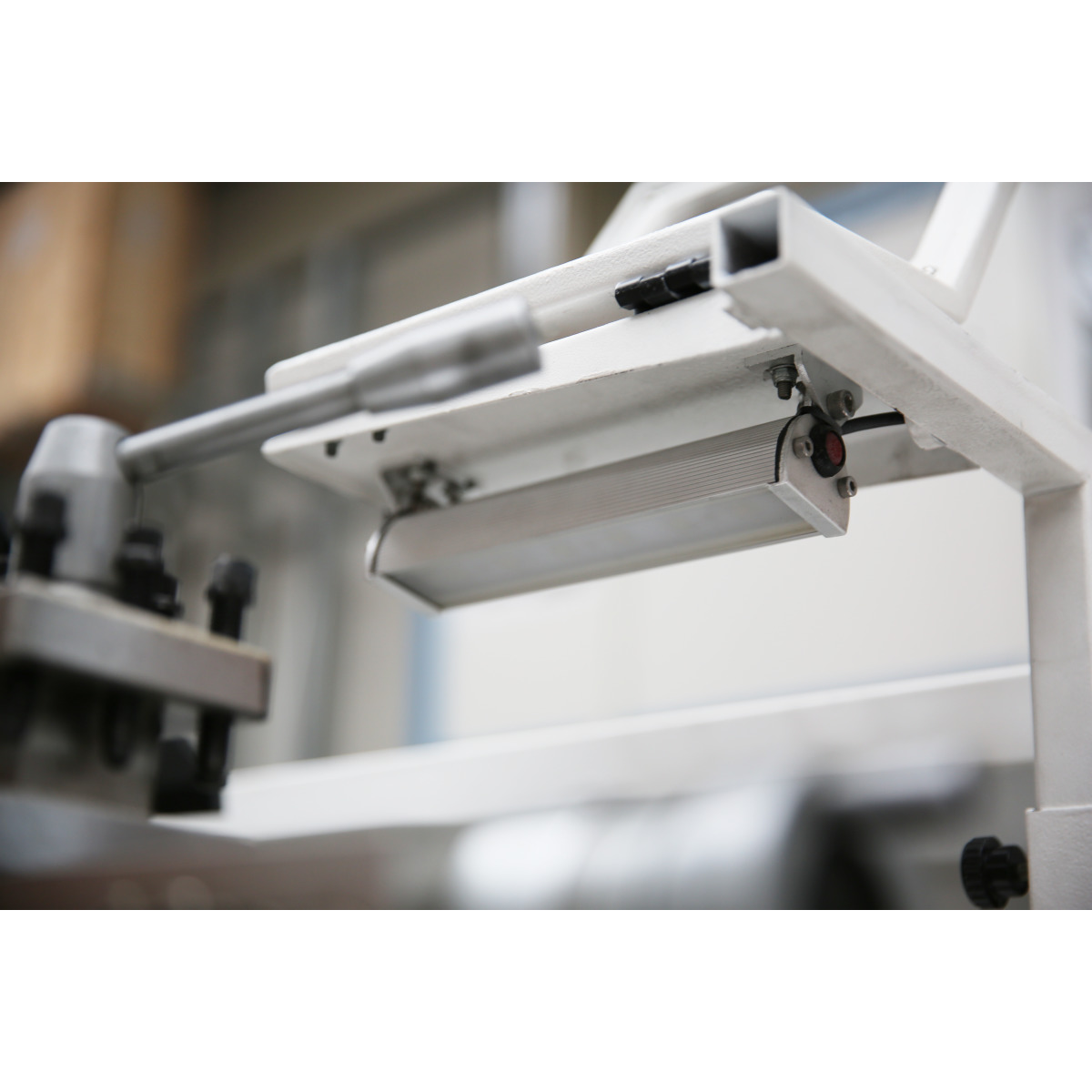

- Oświetlenie maszynowe LED
- Tuleja redukcyjna MK 6 / MK 4
- Stały punkt centrujący MK 4
- Zestaw do zmiany biegów
- Ogranicznik pozycji z precyzyjną regulacją
- Wstępne napełnienie maszyny olejem wysokiej jakości
- Narzędzie do obsługi
TH 4210 / TH 4210D / TH 4215D
- Poczwórny uchwyt stalowy maks. 20 mm
TH 4210V
- Uchwyt stalowy szybkowymienny 5-B
- Uchwyt stalowy 25 x 120 typ D do dłut kwadratowych
Nie zapomnij o uchwycie tokarskim!.
Dane techniczne
| Długość (produktu) ok. | 1940mm |
| Szerokość/głębokość (produkt) ok. | 915mm |
| Wysokość (produktu) ok. | 1375mm |
| Waga (netto) ok. | 1160kg |
| Wysokość maks. (produkt) ok. | 1600mm |
| Wysokość środka | 210mm |
| Najwyższy poziom | 1000mm |
| Przechylanie się nad łożem maszyny | 420mm |
| Średnica huśtawki w moście łóżka | 590mm |
| Przechylanie się nad ślizgiem poprzecznym | 250mm |
| długość zawracania w moście łóżkowym | 260mm |
| Szerokość łóżka | 250mm |
| Liczba zakresów prędkości | 16 |
| Zakres prędkości | 45 – 1800min-1 |
| Moc silnika napędowego | 4,5kW |
| Napięcie zasilania | 400V |
| Częstotliwość sieci | 50Hz |
| Całkowite podłączone obciążenie | 4,6kW |
| System chłodziwa Moc pompy chłodziwa | 100W |
| Uchwyt wrzeciona | Camlock DIN ISO 702-2 nr 6 |
| Otwór wrzeciona/ przejście wrzeciona Średnica | 52mm |
| Uchwyt stalowy Wysokość montażu maks. | 20mm |
| Stożek wrzeciona | MT 6 |
| Mocowanie na koncie tylnym | MT 4 |

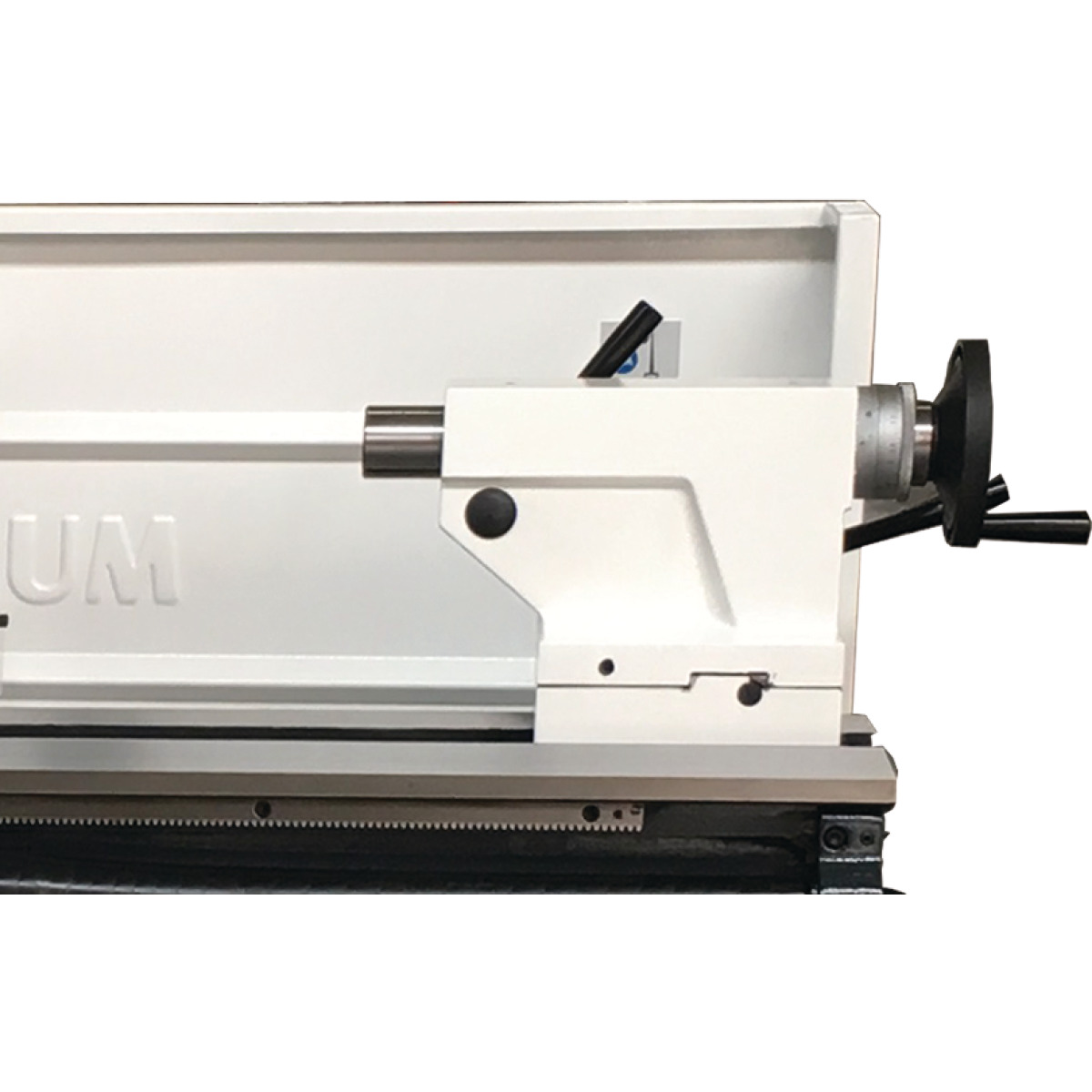

| suw dudki konikowej | 120mm |
| Średnica dudki ogonowej | 50mm |
| Metryka nachylenia | 0,2 – 14mm/U |
| Liczba boisk Metryczna | 39 |
| Skok calowy | 72 – 2Gg/1″ |
| Liczba boisk Cale | 45 |
| Skok Diametralny Skok | 8 – 44 |
| Liczba podziałek Podziałka śr. | 21 |
| Skok modułu gwintu | 0,3 – 3,5mm/U |
| Liczba skoków Gwint modułu | 18 |
| Przesuw górnej zasuwy | 140mm |
| Przesunięcie wózka krzyżowego | 230mm |
| Przesuwanie się zjeżdżalni łóżka | 780mm |
| Zakres posuwu wzdłużnego | 0,05 – 1,7mm/U |
| Liczba posuwów wzdłużnych | 17 |
| Zakres posuwu planarny | 0,025 – 0,85mm/U |
| Liczba planów żywieniowych | 17 |
Wymiary opakowania:
| Długość | 2060mm |
| Wysokość | 1650mm |
| Szerokość | 900mm |
| Waga brutto | 1350kg |
| Waga netto | 1160kg |
