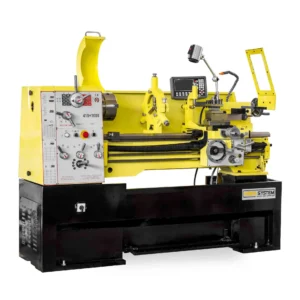

Przemysłowa tokarka do metalu Viber-System 410×1000
Przemysłowa tokarka do metalu Viber-System 410×1000 charakteryzuje się wytrzymałą żeliwną konstrukcją łoża, która minimalizuje wibracje i zapewnia stabilność podczas pracy. Maszyna jest wyposażona w 16-biegową przekładnię z dwuzakresowym silnikiem indukcyjnym o mocy 2,8/3,3 kW, co gwarantuje wysoki moment obrotowy. Jest rekomendowana do obróbki twardych stali i zadań mechanicznych jak toczenie powierzchni wewnętrznych i zewnętrznych, polerownie, gwintowanie metryczne, wiercenie i przeciąganie oferując wszechstronność w różnych operacjach tokarskich.
Najważniejsze cechy i zalety
- Wszechstronność zastosowań: Tokarka jest idealna do wykonywania różnorodnych zadań, takich jak toczenie wewnętrzne i zewnętrzne, obróbka stożków, polerowanie, gwintowanie metryczne i calowe, wiercenie oraz przeciąganie.
- Solidne łoże żeliwne: Hartowane i precyzyjnie szlifowane łoże zapewnia maksymalną redukcję wibracji oraz trwałość.
- Cyfrowy odczyt położenia: Trzyosiowy system pomiarowy z optycznymi liniałami prezentuje dokładne wartości przesunięć na wyświetlaczu cyfrowym, ułatwiając precyzyjną kontrolę nad procesem obróbki.
- Wzmocniony system łożysk wrzeciona: Zapewnia niezawodność i dokładność podczas pracy.
- Duży przelot wrzeciona (52 mm): Umożliwia obróbkę większych elementów.
- Hartowane i szlifowane koła zębate: Znajdujące się w przekładni wrzeciona, gwarantują trwałość i długowieczność maszyny.
- Szerokie łoże (250 mm): Zapewnia stabilne i precyzyjne warunki pracy.
- Śruba pociągowa i wałek pociągowy: Umożliwiają toczenie gwintów oraz automatyczny posuw wzdłużny i poprzeczny.
- Ergonomiczny panel sterowania: Pozwala na łatwą regulację prędkości obrotowej wrzeciona i posuwu automatycznego.
- Szeroki zakres gwintów: Tokarka umożliwia obróbkę różnych typów gwintów bez konieczności wymiany kół zmianowych, obsługując metryczne, calowe, modułowe i DP. Zakres metryczny wynosi 0,2 – 14 mm/obr., calowy 2 – 72 T.P.I., modułowy 0,3 – 3,5 mm oraz DP 8 – 44 D.P.
- Funkcja zegara gwintowego: Umożliwia precyzyjne liczenie zwojów gwintów, co przyspiesza proces obróbki.
- Wymienny mostek łoża: Pozwala na obróbkę większych elementów, takich jak tarcze, z maksymalną średnicą obróbki wynoszącą 580 mm przy wyjętym mostku.
Cyfrowy odczyt położenia
Tokarka została wyposażona w trzyosiowy system pomiarowy, w którym dołożony został trzeci liniał – dzięki temu odczyt cyfrowy odbywa się teraz w trzech osiach. Rozwiązanie to zapewnia jeszcze większą kontrolę nad procesem toczenia i ułatwia precyzyjne ustawianie narzędzia, co przekłada się na wyższą dokładność obróbki.
Wyposażenie standardowe i akcesoria
- Instrukcja obsługi w j. polskim
- Odczyt cyfrowy 3-osiowy (optyczny liniał)
- Deklaracja zgodności CE
- Uchwyt tokarski 3-szczękowy 200 mm
- Uchwyt tokarski 4-szczękowy 250 mm
- Tarcza tokarska 435 mm
- Podtrzymka stała 30~160 mm
- Podtrzymka ruchoma 20~100 mm
- Tarcza napędowa
- Zegar do gwintowania
- Układ chłodzenia
- Hamulec nożny
- Oświetlenie halogenowe
- Kieł i tuleja redukcyjna
- Smarownica
- Skrzynka narzędziowa
Konik
- Średnica tulei konika – 50mm
- Wysuw tulei konika – 120(0,02) mm
- Stożek tulei konika – MK4
Dane techniczne
| Uchwyt 3-szczękowy | 200 mm |
| Maks. średnica toczenia nad łożem | 410 mm |
| Średnica toczenia nad suportem | 255 mm |
| Średnica toczenia w wybraniu mostka | 580 mm |
| Rozstaw kłów | 1000 mm |
| Wysokość kłów | 205 mm |
| Zakres przesuwu sań górnych | 140 mm (dokł. 0,02 mm) |
| Zakres przesuwu poprzecznego | 210 mm (dokł. 0,02 mm) |
| Zakres przesuwu wzdłużnego | 750 mm (dokł. 0,2 mm) |
| Szerokość łoża | 250 mm |
| Przelot wrzeciona | 52 mm |
| Końcówka wrzeciona | D1-6 CAMLOCK |
| Stożek wrzeciona | MK6 |
| Wymiary imaka tokarskiego | 100 × 100 × 32 mm |
| Maks. wymiary narzędzia | 20 × 20 mm |
| Prędkości wrzeciona | 16 zakresów, 45 – 1800 obr./min |
| Zakres prędkości wrzeciona | 45, 70, 90, 108, 140, 165, 215, 255, 330, 385, 510, 585, 770, 900, 1170, 1800 obr./min |
| Gwint metryczny | (42) 0,2 – 14 mm/obr. |
| Gwint calowy | (42) 2 – 72 TPI |
| Gwint modułowy | (18) 0,3 – 3,5 mm |
| Gwint D.P. | (21) 8 – 44 DP |
| Zakres posuwu wzdłużnego | (17) 0,05 – 1,7 mm/obr. |
| Zakres posuwu poprzecznego | (17) 0,025 – 0,85 mm/obr. |
| Średnica tulei konika | 50 mm |
| Wysuw tulei konika | 120 mm (dokł. 0,02 mm) |
| Stożek tulei konika | MK4 |
| Moc silnika głównego | 2,2 / 3,3 kW |
| Moc pompki chłodziwa | 90 W |
| Wymiary (D × S × W) | 2050 × 900 × 1650 mm |
| Waga | 1600 kg |
